產品名稱

步入式高低溫試驗房

型號

HD-E705

內尺寸

4m³、8m³、10m³、15m³、20m³、25m³、30m³、40m³（其他尺寸可定制）

溫度范圍

T:-20、F:-40、S:-70～80℃(三款任選)

試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

供電條件和電源

3￠380VAC±10%,50Hz  三相四線制N +保護接地
電壓允許波動范圍：10%
頻率允許波動范圍：（50±0.5）ＨZ
保護地線接地電阻小于4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用

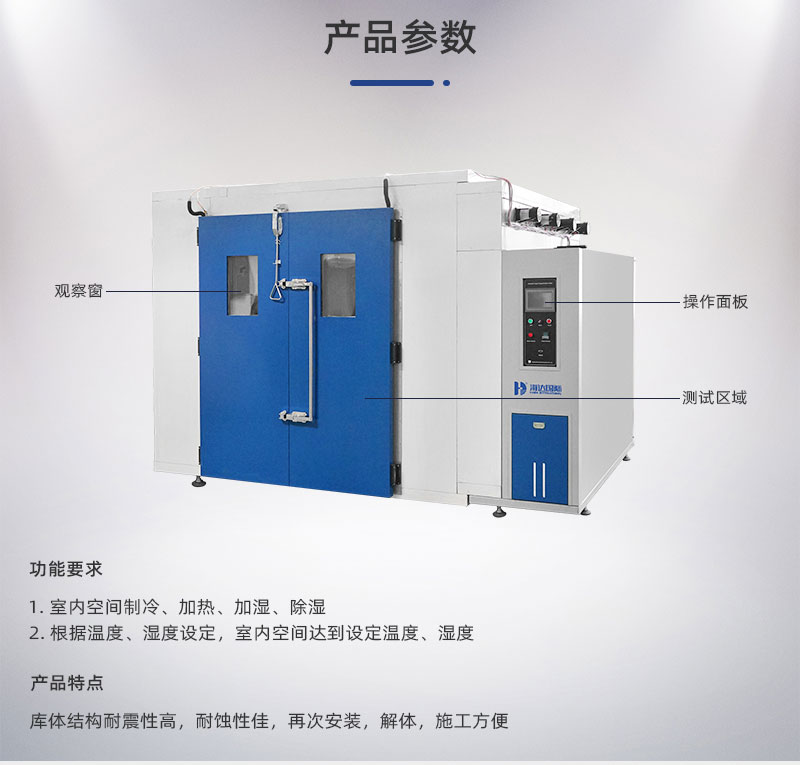

性能指標

功能要求

1.（空氣）室內空間制冷、加熱；
2.根據溫度設定，室內空間達到設定溫度

測試環境條件

環境溫度為+25℃、試驗箱內無試樣條件下測得的數值。

控制精度

溫度分辨率：0.01℃
溫度偏差： ±1.5℃
溫度均勻度：≤2℃
溫度波動度：±0.5℃

升降溫速率 （空載）

+25℃→+80℃≤35 min
+25℃→-40℃ ≤60 min

注：以上性能指標是在環境溫度為+25℃，水溫在28度，相對濕度≤85％、無試樣條件下測得的數值。

結構特征

箱體

試驗室結構

組合拼裝板，可拆卸式結構，方便現場安裝。

外裝材料

彩鋼板φ=0.8mm

內裝材料

不銹鋼板SUS304φ=0.8mm

庫體厚度

100mm保溫材料為硬質聚氨酯泡沫

底板負重

底板加強，可負重600kg/㎡(均勻分布負重)

門的材質

同庫房板

門的厚度

100mm保溫材料為硬質聚氨酯泡沫

門

雙開門，有效凈空尺寸W1500*H2200mm，

門鎖

日本門鎖，強型門鉸鏈，帶防死鎖裝置

觀察窗

2個觀察窗：在門上設有2個W300*H450mm的導電膜防爆防霧鋼化玻璃觀察窗，

測試孔

1個測試孔，尺寸：Φ100mm,位置待客戶確定

空氣調節通道

內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度散發到測試空間，從而達到均勻的控制溫度的目的

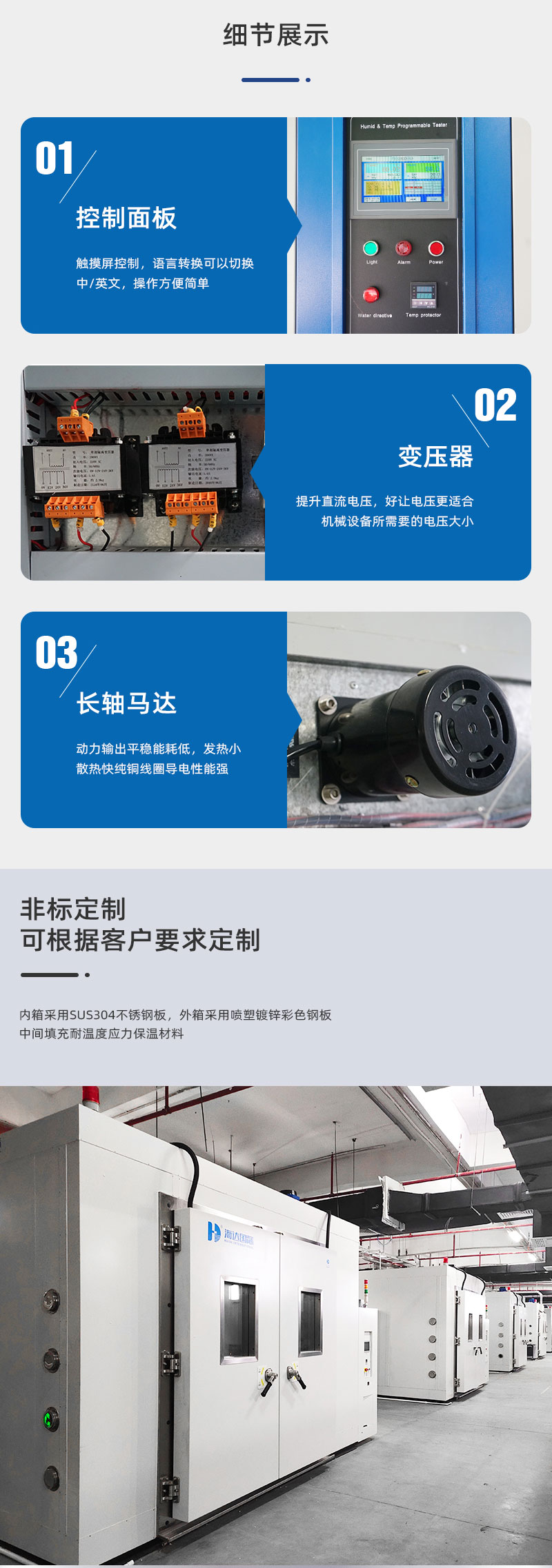

控制面板

韓國進口TEMI2700型液晶觸摸式可編程式控制制器
照明燈開關、總電源開關、RS-232通訊界面

機械室

制冷機組、排風機、排水裝置、水蒸氣出口

配電控制柜

總電源斷路器、控制器、配電板、散熱風機、超溫保護器

加熱系統

采用鱗片散熱式加熱管P.I.D控制加熱從而達到溫度平衡

冷卻系統

熱交換器：采用水冷式冷凝器

運輸方式

機械室整體運輸，庫體散件打包運輸
